Hướng dẫn chọn công tơ điện 1 pha chi tiết nhất

Hướng dẫn chọn công tơ điện 1 pha chi tiết nhất sẽ được Điện Trí Cương hướng dẫn ngay bài viết ở dưới đây. Mọi người cùng tìm hiểu với mình nhé.

Công tơ điện là gì?

Công tơ điện còn gọi là đồng hồ điện, điện năng kế đây là thiết bị dùng để đo lượng điện năng tiêu thụ của các thiết bị điện hay hệ thống điện,… Tại Việt Nam công tơ điện được công ty điện lực Việt Nam lấy làm cơ sở để tính chi phí điện hàng tháng.

Công dụng của công tơ điện?

  • Công tơ điện thể hiện chính xác mức độ tiêu thụ điện của các thiết bị điện trong gia đình sử dụng.
  • Giúp người dùng điện có thể dễ dàng theo dõi được dòng điện tiêu thụ trong quá trình sử dụng.
  • Ổn định dòng điện xoay chiều trong gia đình.

Cấu tạo công tơ điện 1 pha

Cuộn dây điện áp: Được lắp tạo vị trí song song với phụ tải và cuộn dây này có lượng vòng dây nhiều, phần tiết diện dây nhỏ hơn so với các loại công tơ điện khác như 3 pha hoặc 2 chiều.

Cuộn dây dòng điện được lắp nối tiếp với phụ điểm kia, số vòng dây đồng bên trong của cuộn dây này ít hơn cuộn dây điện áp nhưng tiết diện dây lớn hơn.

Bộ phận đĩa nhôm được đặt phía trên trục và sau đó tì vào trụ để quay tự do giữa hai cuộn dây điện áp, cuộn dây dòng điện và ở giữa khe hở của nam châm vĩnh cửu.

Nam châm vĩnh cửu có vai trò tạo ra momen cán khi bộ phận đai nhôm quay trong từ trường của đồng hồ điện.

Hộp số cơ khí có nhiệm vụ hiển thị số vòng quay của đĩa nhôm khi nó được gắn vào với trục của đĩa nhôm.

Phân loại công tơ điện 1 pha

Đối với công tơ điện 1 pha chúng ta có 2 loại là: Công tơ điện 1 pha cơ và công tơ điện 1 pha điện tử. Công tơ điện 1 pha cơ thường được sử dụng phổ biến và hầu như ở tất cả mọi gia đình hiện nay.

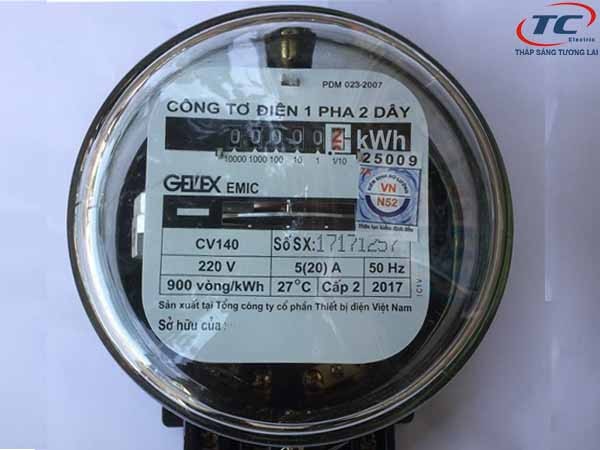

Công tơ điện 1 pha cơ

Các chỉ số cơ bản của công tơ điện 1 pha

220V: Công tơ điện sử dụng điện áp định mức là 220V

5 (20)A: Dòng điện định mức của công tơ điện là 5A. Tuy nhiên, có thể sử dụng nguồn điện có định mức là 20A. Nếu như sử dụng dòng điện vượt quá 20A thì công tơ điện sẽ hoạt động kém chính xác.

900 vòng/kWh: Đĩa công tơ điện sẽ quay 900 vòng là được 1kWh.

Cấp 2: Khi nhìn vào công tơ điện sẽ thấy các thông số như cấp 1 hay cấp 2. Đây là cấp chính xác của công tơ điện. Nếu cấp càng lớn thì độ chính xác càng không được chính xác.

50Hz là tần số điện lưới của Việt Nam hiện nay.

Ưu điểm của công tơ điện 1 pha cơ hiện nay

Công tơ điện 1 pha được công ty điện lực Việt Nam cung cấp và lắp đặt  nên có độ tin tưởng cao. Công tơ này có giá thành rẻ và dễ dàng lắp đặt.

Công tơ điện 1 pha có cấu tạo khá đơn giản so với công tơ điện 1 pha điện tử.

Công tơ điện 1 pha cơ có độ bền khá cao.

Xem ngay: Bảng báo giá Panasonic mới nhất

Công tơ điện 1 pha điện tử

Đây là công tơ điện mới nên được trang bị nhiều công nghệ hiện đại và tính chính xác cao. Công tơ điện 1 pha điện tử hiển thị chỉ số của điện năng tiêu thụ trên màn hình LCD hoặc màn hình LED nên khá dễ nhìn khi sử dụng.

Ngoài đo đạc điện năng tiêu thụ ra công tơ điện tử có thể đo được số điện sử dụng tức thời hoặc số điện tối đa và nhiều loại thông số khác. Công tơ điện tử còn có thể đo được điện năng tiêu thụ của các thiết bị trong giờ cao điểm hay giờ thấp điểm.

Ưu điểm của công tơ điện 1 pha điện tử

Công tơ điện 1 pha điện tử giúp người sử dụng đo được nhiều thông số hữu ích.

Công tơ điện 1 pha điện tử còn có khả năng cảnh báo rò rỉ điện.

Đo lường với độ chính xác cao.

Hướng dẫn chọn công tơ điện 1 pha chi tiết nhất

Để lựa chọn được công tơ điện phù hợp ta nên căn cứ vào những thông số kỹ thuật của công tơ điện và phải tuân thủ bắt buộc của một số thông số.

Bảng thông số điện 1 pha

THÔNG SỐ

Ý NGHĨA THÔNG SỐ CÔNG TƠ

THƯỜNG GẶP

Điện áp

Điện áp định mức của công tơ điện đó. Đây là giá trị bắt buộc tuân thủ theo.

220V

Dòng điện

Dòng điện định mức và dòng điện cho phép quá tải của công tơ điện 1 pha. Dòng điện tối đa bắt buộc phải tuân thủ, nếu không sẽ làm hư hỏng công tơ điện 1 pha. Dòng điện định mức ảnh hưởng đến độ chính xác khi đo điện năng (kWh) của dòng.

5(20)A, 10(40)A, 20(80)A

Tần số

Tần số định mức của công tơ điện, bắt buộc tuân thủ trong giới hạn sai số 0.5 Hz

50Hz

Rev / kWh

Số vòng quay của đĩa nhôm để đạt 1kWh

225 rev/kWh, 450 rev/kWh, 900rev/kWh

Cấp chính xác Cl

Cấp chính xác của công tơ điện, có thể là CL1 (cấp 1, tức sai số 1%) hoặc CL2 (cấp 2, tức sai số 2%)

CL1, CL2

Trong bảng ở trên cần tuân thủ bắt buộc 2 thông số là điện áp và tần số. Còn 2 thông số ảnh hưởng đến đồng hồ điện là cấp chính xác CL và dòng điện định mức của các thiết bị. Cấp chính xác của đồng hồ là từ bên trong thiết bị nên ta không thể thay đổi được.

Xem thêm: Cách đi dây điện nổi trong nhà đẹp và an toàn

Như vậy thông số quyết định lớn nhất đối với độ chính xác của công tơ điện 1 chiều là dòng điện của công tơ. Dòng điện này thường sẽ gồm 2 số: 1 là số nhỏ và 2 là số lớn, ví dụ như: 15(60)A. Nếu số nhỏ là dòng điện định mức thì số lớn là dòng điện tối đa cho phép chạy qua mà công tơ vẫn đảm bảo sai số cho phép.

Công tơ điện 1 pha phổ biến hiện nay được sử dụng trong gia đình là loại EMIC CV140. Loại này cho phép chỉ dòng điện định mức quá tải lên đến 400%. Khi dòng điện sử dụng nhỏ hơn 5% dòng định mức thì đo đếm thường sai số, sai số này có thể là âm hoặc dương (chậm hoặc nhanh).

Dòng điện nhỏ đĩa không quay thì thường là sai số âm, dòng điện cấp đủ cho đĩa quay bình thường là sai số dương. Nếu dòng điện sử dụng quá 400% thì xu hướng sai số dương còn nếu dòng điện lớn hơn 400% trong thời gian dài có thể làm hỏng công tơ điện 1 pha. Theo công ty điện lực thì công tơ điện EMIC CV 140 dòng tải khoảng từ 50% đến 300% sẽ cho độ chính xác tốt nhất.

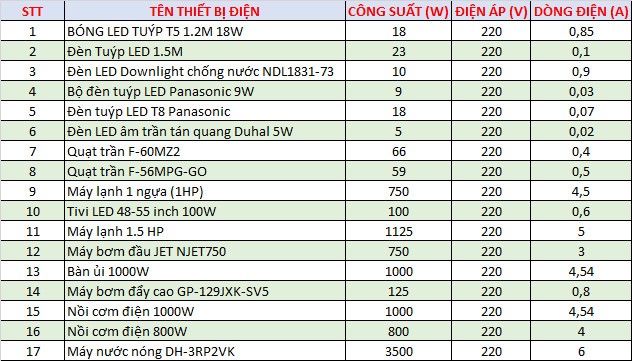

Bảng công suất các thiết bị thường được sử dụng phổ biến hiện nay

Cách chọn công tơ điện 1 pha

Chọn công tơ điện 1 pha thường sẽ căn cứ vào dòng điện sử dụng. Nếu dòng điện tải dao động từ 50% dòng điện định mức đến 75% dòng điện tối đa cho phép là tốt nhất. Việc chọn công tơ điện cho một thiết bị điện riêng lẻ thường rất đơn giản.

Có thể bạn cần: Hướng dẫn cách lắp đèn livestream chi tiết

Ví dụ cần chọn công tơ điện cho 1 máy bơm 2 HP. Dòng điện của máy bơm này là 5A, ta nên sử dụng công tơ điện Emic CV140 5(20)A. Công tơ điện lúc này sẽ hoạt động tốt nhất với dòng điện từ 2,5A đến 15A.

Việc chọn công tơ điện cho 1 phòng hay 1 căn hộ thường sẽ gặp khó khăn hơn rất nhiều. Lý do đơn giản là trong phòng có nhiều thiết bị thì công suất sẽ khác nhau. Hơn nữa, nếu các thiết bị hoạt động đồng loạt thì cũng bị dao động. Cách dễ dàng nhất là chọn công tơ điện cho phòng là ta nên cộng tất cả dòng điện của các thiết bị lại và chọn công tơ điện bằng cách so sánh với dòng tối đa nhé.

Bảng chọn công tơ điện của 1 phòng

STT

TÊN THIẾT BỊ ĐIỆN

SỐ LƯỢNG

DÒNG ĐIỆN (A)

DÒNG ĐIỆN TỔNG (A)

1

BÓNG LED TUÝP T5 1.2M

2

0.7

1.4

2

Đèn Tuýp LED 1.5M

6

0.6

3.6

3

Quạt trần F-56MPG-GO

2

3

6

4

Tủ lạnh nhỏ

1

0.91

0.91

5

Máy lạnh 1 ngựa (1HP)

1

4.5

4.5

6

Máy bơm nước 1HP

1

4.5

4.5

7

Nồi cơm điện 1000W

1

4.54

4.54

8

Máy nước nóng trực tiếp 3500W

1

4

14

 Tổng tất cả sẽ là 39,45A vì thế chúng ta sẽ chọn công tơ điện EMIC CV140 15(60)A.
