Cáp đồng trục là gì?

Cáp đồng trục là loại cáp điện sử dụng một lõi dẫn điện được bọc lại bởi một lớp điện môi không dẫn điện xung quanh và được quấn thêm một lớp kim loại ở bên giúp cáp đồng trục có thể bền hơn, ngoài cùng lại có vỏ bọc cách điện.

Từ đồng trục đến từ việc tất cả các lớp cáp đều dùng chung một trục hình dọc. Cáp đồng trục được nhà toán học và kỹ sư người anh Oliver Heaviside phát minh ra, sau đó được cấp bằng sáng chế vào năm 1880.

Cáp đồng trục thường được làm dây truyền tín hiệu vô tuyến. Ứng dụng của nó bao gồm các đường cấp giữa thiết bị thu, phát ra sóng vô tuyến và ăng ten của chúng, các kết nối ở mạng máy tính hoặc làm cáp truyền hình. Một ưu điểm tuyệt vời của cáp đồng trục là tín hiệu số truyền trên cáp chỉ tồn tạo ở vị trí lõi của cáp.

Nhờ đó người ta có thể để cáp ở gần các vật liệu kim loại mà không sợ thất thoát năng lượng xảy ra, so với các loại cáp cũ hơn. Tín hiệu trong cáp đồng trục không hề gây nhiễm từ các nguồn bên ngoài khác. Cáp đồng trục theo lý thuyết thì có độ suy hao 200m nhưng thực tế rất khác chỉ 50m.

Tham khảo: Cách chọn công tơ điện 1 pha chi tiết nhất

Cấu tạo của cáp đồng trục

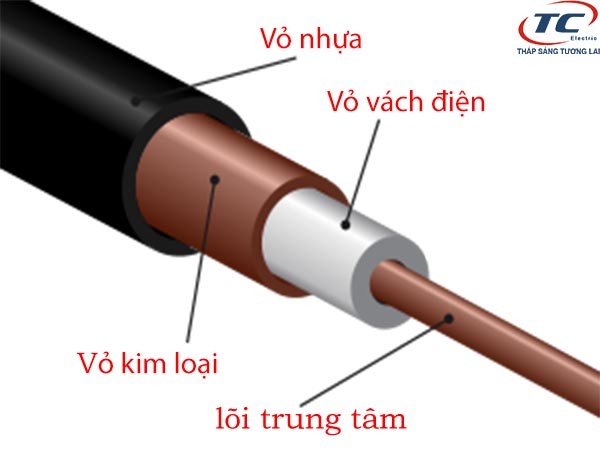

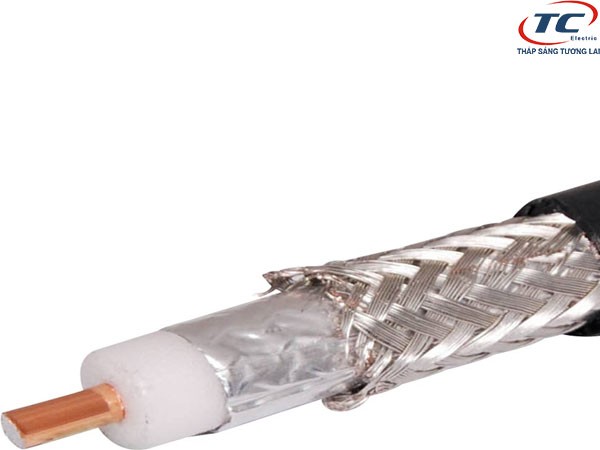

Một dây dẫn ở giữa trung tâm của cáp và đa phần là 1 dây được làm từ sợi đồng đặc hoặc nhiều sợi nhỏ tạo thành cáp đồng trục duy nhất.

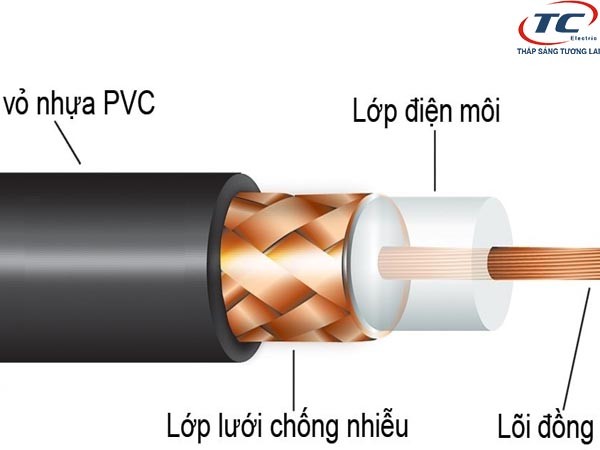

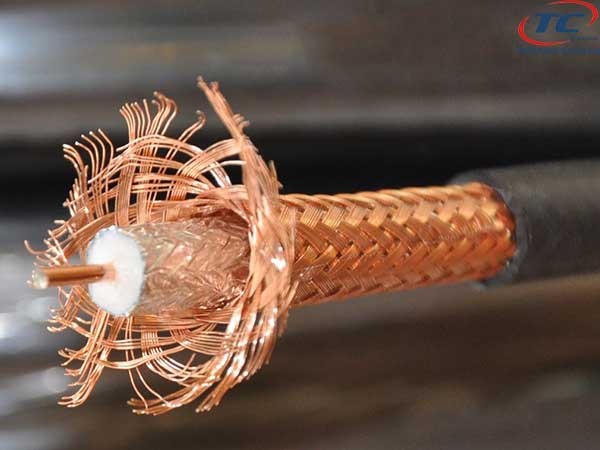

Một lớp dây dẫn bao bọc bên ngoài, giúp bảo vệ đồng trục bên trong. Loại dây sử dụng bao bên ngoài này thường là dạng tết bím hoặc dạng lá kim loại. Lớp bên ngoài này có tác dụng bảo vệ đường dẫn trung tâm không bị nhiễu âm (EMI – ElectroMagnetic/ Interference) nên được gọi là lá chắn kim loại.

Một lớp cách điện nằm ở giữa dây ngoài và bên trong (outer conductor) giữ khoảng cách đều nhau.

Ngoài ra cáp đồng trục còn được bọc bởi lớp nhựa chất liệu tốt, nguyên chất và có độ bền cao nên cáp đồng trục rất an toàn.

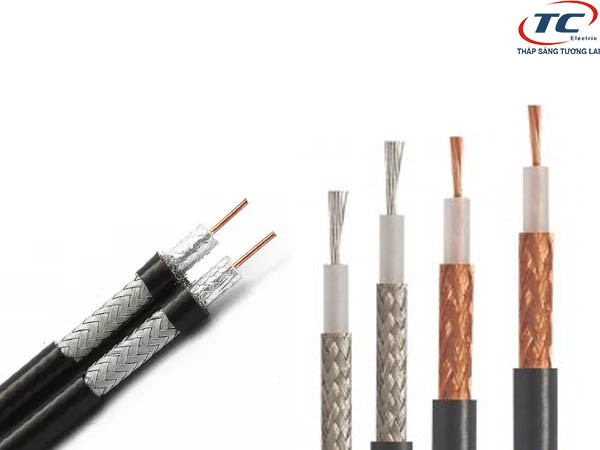

Cáp đồng trục có 2 loại chính

Loại thường sẽ có đường kính khoản từ 0.25 inch, có đặc điểm dẻo, dai và có giá thành khá rẻ nhưng dễ thi công và truyền tín hiệu khá tốt trong khoảng 185m. Vì chỉ truyền được tín hiệu khá ngắn nên chúng được gọi là cáp đồng trục mỏng.

Cáp dày thì có đường kính lớn gấp đôi loại cáp đồng trục mỏng, đường kính khoảng 0.5 inch, đặc tính của loại cáp này cứng và khó thi công hơn rất nhiều nhưng độ truyền xa lên đến 500m. Đây cũng là những đặc điểm giúp cho người sử dụng chọn được loại cáp nào cho công trình của mình.

Đặc tính của cáp trục đồng

Về lắp đặt

Loại cáp này được cài đặt theo hai phương thức chính là: Kết xích (daisy-chain) và hình sao.

Đặc tính quan trọng nhất của cáp đồng trục là đầu cáp được kết thúc với một đầu rất đặc biệt (terminator). Nó phát ra điện trở phù hợp với cáp, giúp ngăn tín hiệu bị dội ngược lại khi va chạm vào cuối cáp và từ đó giảm đi được độ nhiễu.

Cáp đồng trục về điểm mạnh thì rất dễ lắp đặt và có khả năng bền bỉ chịu đựng thời tiết nhiệt độ ngoài trời. Ngoài ra, phụ kiện đầu nối dễ dàng bấm và kết nối hơn, nhưng có giá tiền cũng rất vừa phải.

Xem ngay: Cách lựa chọn và lắp đặt ổ điện an toàn cho gia đình có trẻ nhỏ

Dải thông

Cáp đồng trục trong mạng LAN thường có dải băng thông năm ở khoảng 2,5Mbps (ARCnet) và 10 Mbps (Ethernet).

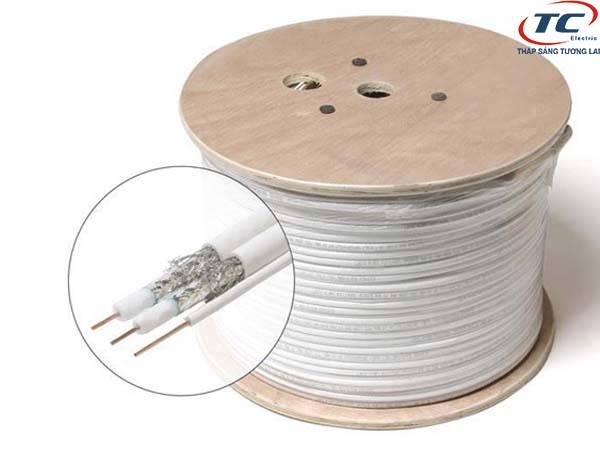

Phân loại những loại cáp đồng trục hiện nay

  • RG-58.50 ohm: Dùng cho loại mạng ThinEthernet.
  • RG-59.75 ohm: Dùng cho loại truyền hình cáp.
  • RG-62.93 ohm: Dùng cho loại mạng ARCnet.

Cáp đồng trục có vỏ bọc

 Là loại cáp có vỏ bọc kim loại và khả năng chống nhiễu cao, người ta thường gọi là cáp mạng STP (Shideld Twisted Pair). Loại cáp đồng trục này cho khả năng truyền ở tốc độ cao lên đến 500Mbps (trong lý thuyết) nhưng trên thực tế thì chỉ đạt khoảng 160Mbps với chiều dài 100m, tốc độ bình thường là khoảng 16Mbps.

Cáp không có vỏ bọc

Loại cáp này là loại cáp không sử dụng giấy bạc bọc sợi đồng và được gọi là UTP (UnShield Twisted Pair). Đây là loại cáp có khả năng chống cháy (loại cáp mạng AMP chính hãng), có chất lượng kém so với loại STP nhưng rất dễ thi công, tiết kiệm chi phí và còn phù hợp đi dây cho hệ thống mạng LAN giữa các máy tính đơn giản.

Cáp mạng UTP sẽ được chia thành 5 loại dựa trên tốc độ truyền dữ liệu

  • Kiểu 1 và 2 là loại thích hợp cho đường truyền tín hiệu dưới 4Mbps.
  • Kiểu 3 là loại khoảng 16Mbps phù hợp mạng điện thoại.
  • Kiểu 4 có tốc độ 20Mbps.
  • Kiểu 5 là loại cuối cùng tốc độ lên tới 100Mbps.

Cáp UTP loại thứ 5 chính là cáp Cat5 gồm: 4 cặp đôi (8 sợi) dây xoắn vào với nhau.
