Contactor là gì? Tác dụng của Contactor trong cuộc sống

Contactor là gì? Contactor là một thiết bị công nghiệp có chức năng giúp đóng ngắt thiết bị. Thông thường ở Việt Nam thì chúng có tên gọi phổ biến là công tắc tơ. Một số nơi thì sẽ gọi là khởi động từ. Thường có các khởi động từ 1 pha – 2 pha – 3 pha và cuối cùng là 4 pha.

Tuy nhiên, phổ biến nhất vẫn là khởi động từ 3 pha. Bài viết dưới đây của nhà phân phối điện Trí Cương sẽ chỉ ra thêm cho bạn tác dụng của contactor và cùng nhiều kiến thức của contactor nhé!

Tác dụng của Contactor

Thực chất, công dụng của contactor cũng chính là một công tắc bình thường sử dụng ON-OFF nguồn vào hệ thống điện bên trong các tòa nhà, công ty, nhà máy,… Đặc biệt là trong tất cả các tủ điện lớn của nhà máy chúng ta đều có thể khởi động từ contactor.

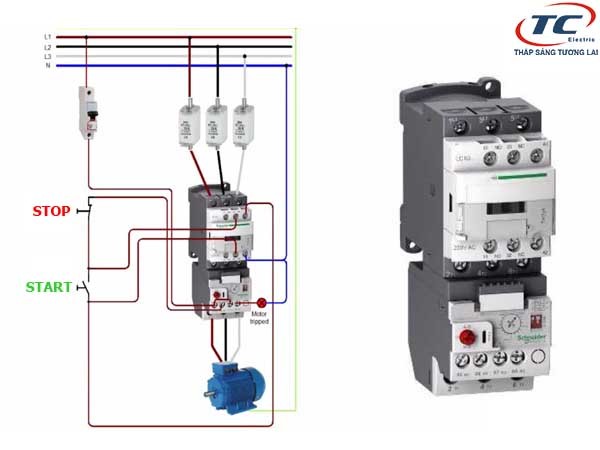

Tác dụng của Contactor

Mục đích chính của việc sử dụng contactor là giúp đảm bảo an toàn cho thiết bị trong quá trình điều khiển và vận hành dây chuyền sản xuất. Thường thì contactor mặc dù được lắp ở vị trí A nhưng chúng vẫn có thể điều khiển đóng ngắt được các thiết bị ở vị trí B cách nó ở rất xa. Đây cũng chính là công dụng nổi trội nhất của contactor.

Cấu tạo của Contactor

Contactor mang cấu tạo khá nhỏ gọn, chính vì thế mà việc lắp đặt trong tủ điện trung thế rất dễ dàng và linh hoạt, tiết kiệm diện tích tủ. Đồng thời contactor còn rất bền bỉ, nên trong quá trình sử dụng thì việc thay thế chúng không hề cao. Thông thường, các contactor có thể hoạt động trong tủ điện lên đến 5 năm.

Cấu tạo của contactor gồm

Nam châm từ trường: Được thiết kế bằng cách quấn cuộn dây đồng xung quanh lõi thép dày. Tích hợp thêm một lò xo để giúp đẩy để đóng bật dễ dàng.

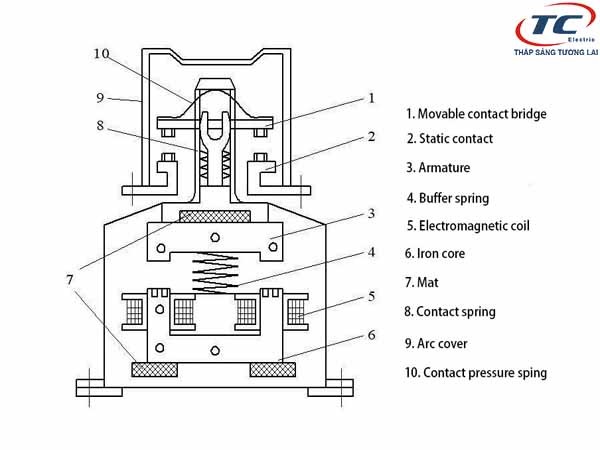

Cấu tạo của Contactor

Board mạch xử lý hồ quang: Sử dụng trong việc loại bỏ một số hồ quang xuất hiện, giúp bạn có thể tránh xa được trường hợp đốt nóng của hồ quang điện khi tiếp xúc điểm, dẫn đến bộ bền của thiết bị không còn được cao.

Một dàn tiếp điểm gồm: Tiếp điểm chính và tiếp điểm phụ.

Xem thêm: Role trung gian là gì? Cấu tạo và nguyên lý hoạt động của role trung gian

Nguyên lý hoạt động của Contactor

Nguyên lý làm việc của Contactor điện tử dạng tự động hóa này hoạt động như sau: Chỉ cần các bạn cấp một nguồn phù hợp vào contactor để nó hoạt động thì ngay lập tức tiếp điểm chính của khởi động từ contactor bị đóng lại ngay.

Bên cạnh đó thì tiếp điểm phụ tích hợp trên contactor cũng sẽ đóng lại. Về căn bản thì contactor này hoạt động điều khiển giống y chang một role trung gian. Khi hết cấp nguồn thì tiếp điểm chính và tiếp điểm phụ contactor sẽ quay trở lại trạng thái thường hở ban đầu.

Tất nhiên, chúng ta nên xem trước trên thiết bị khởi động từ này xem chúng sử dụng nguồn cấp DC hay AC và nguồn cấp tổng bao nhiêu Volt.

Các tiếp điểm Contactor

Tiếp điểm thiết kế bên trong contactor rất quan trọng. Đây cũng chính là phụ kiện tích hợp nhằm thực hiện nhiệm vụ đóng ngắt thiết bị của contactor. Nó bao gồm 2 tiếp điểm được thể hiện theo hình bên dưới.

Các tiếp điểm Contactor

Tiếp điểm chính Contactor

Tiếp điểm chính được xem là tiếp điểm gốc. Tất nhiên tại đây thì dòng điện sẽ có cường độ cao và có thể đi qua và ta mặc định đây là một loại tiếp điểm thường sẽ hở. Dòng tiếp điểm chính của contactor chỉ đóng lại khi chúng ta sử dụng một nguồn cấp vào contactor để kích chúng hoạt động.

Tiếp điểm phụ contactor

Khác với tiếp điểm chính thì tiếp điểm phụ kèm theo trong contactor sẽ có 2 tiếp điểm: Đóng và mở. Tuy nhiên, dòng điện cho phép đi qua tiếp điểm này sẽ rất nhỏ và mặc định sẽ không vượt quá 5A.

Lưu ý:
  • Tiếp điểm thường đóng: Đây là loại tiếp điểm có khả năng kết nối lại với nhau. Chúng ta thường sẽ liên tưởng chúng như 2 bên bờ sông vậy. Chắc chắn để qua được sông, bạn cần phải sử dụng một cây cầu để có thể đi qua được. Các dòng tiếp điểm đóng cũng vậy, đây là cầu nối trung gian cho đường truyền các tín hiệu điện.

  • Tiếp điểm thường mở: Đây là loại tiếp điểm hở. Có thể hiểu dễ hơn là sẽ không có sự kết nối giữa 2 tiếp điểm và đây được gọi là tiếp điểm ở trạng thái OFF.

Các loại Contactor hiện nay

Hiện nay trên thị trường có nhiều contactor như: Contactor điện từ, contactor hơi ép, contactor thủy lực,…Tuy nhiên, công tắc phổ biến nhất được sử dụng là contactor điện từ.

Đọc thêm: Mạch sao tam giác là gì? Cấu tạo của mạch điều khiển sao tam giác

Công tắc điện từ gồm 2 loại chính

Contactor 1 pha

Contactor 1 pha là một thiết bị giúp đóng ngắt và sử dụng 1 hoặc có thể là 2 cực để giúp tạo ra 1 tiếp điểm đóng ngắt sử dụng nguồn điện 1 pha 220V hoặc có thể là 24V.

Contactor 3 pha

Contactor 3 pha là một thiết bị được tích hợp lên đến 3 cực hay còn gọi là 3 tiếp điểm đóng ngắt relay khác nhau. Thường được sử dụng trong nguồn điện xoay chiều AC 3 pha như: 220V/240V/380V/480V.
