Hướng dẫn bấm dây mạng nhanh và chính xác nhất

Hướng dẫn bấm dây mạng nhanh và chính xác nhất được rất nhiều người quan tâm. Bởi dây mạng thường rất nhiều dây và nhiều màu nên rất khó bấm.

Bài viết dưới đây nhà phân phối thiết bị điện Trí Cương sẽ chỉ bạn cách bấm cáp mạng nhanh nhất nhé!

Cáp mạng là gì?

Cáp mạng là phần cứng mạng được sử dụng dùng để kết nối truyền tải dữ liệu mang qua các thiết bị khác hoặc kết nối nhiều máy tính để chia sẻ máy in, máy quét,… Dây cáp mạng là dây dẫn dạng xoắn làm từ kim loại hoặc hợp kim (chủ yếu là cáp đồng và cáp quang), bao bọc bên ngoài là một lớp vỏ cách điện.

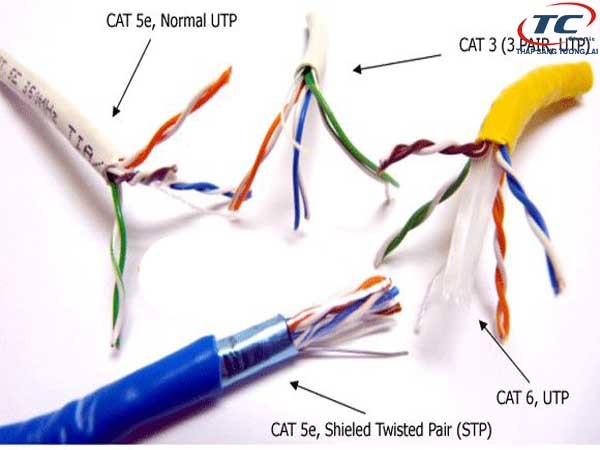

Phân loại dây cáp mạng

Có nhiều loại cáp mạng được sử dụng hiện nay. Tùy vào lớp vật lý và cấu trúc liên kết và kích thước mà mỗi loại được sử dụng vào mục đích khác nhau.

Trên thị trường hiện nay có rất nhiều loại cáp mạng được sản xuất từ nhiều hãng có uy tín và chất lượng, trong đó còn phổ biến nhất có thể kể đến mạng CAT 5E và cáp mang CAT 6.

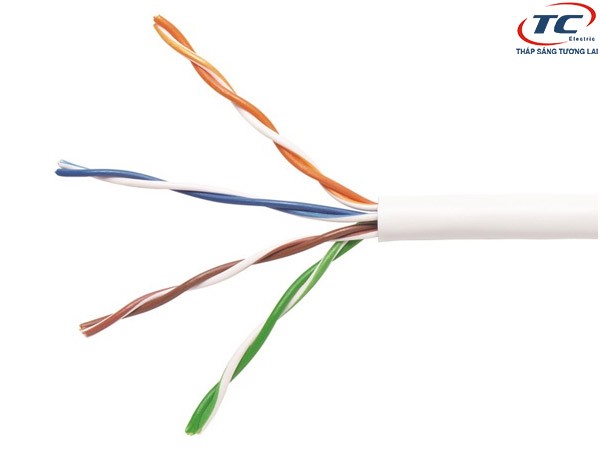

Dây cáp mạng CAT5

Cáp mạng CAT5 là một những loại dây cáp mạng được sử dụng nhiều trên thị trường hiện nay. Đây là loại cáp được thiết kế theo tiêu chuẩn IEEE, được đánh giá là loại cáp phổ biến và có giá thành tương đối hợp lý với người sử dụng hiện nay và phù hợp với nhiều đối tượng sử dụng.

Cáp mạng CAT5 gồm 4 cặp dây xoắn vào với nhau và kết cấu này có tác dụng rất hữu ích trong việc giảm độ nhiễu tín hiệu và nhất là giảm bớt bức xạ khi tiếp xúc gần với các thiết bị điện tử. Các cặp các dây của CAT5 thường được cấu tạo từ nhựa PVC và chất liệu truyền dẫn tín hiệu của hệ thống mạng internet với tốc độ lan truyền cực mạnh và nhanh lên tới 100BASE-TX.

Cấu tạo của dây mạng CAT5 được cấu tạo với 3 lớp: Lõi dùng kim loại, có thể dùng chất liệu bằng đồng hoặc có thể là hợp kim. Tiếp đến là lớp nhựa ba lõi đồng hoặc hợp kim và cuối cùng là lớp vỏ bọc. Đối với những loại CAT5 có lõi đặc, loại này sẽ giúp truyền tín hiệu ổn định và xa hơn, ổn định hơn những loại lõi khác. Chính vì thế cáp mạng CAT5 được sử dụng khá phổ biến trên thị trường.

Có thể bạn cần: Cách trang trí tết cho lớp học đẹp và ấn tượng

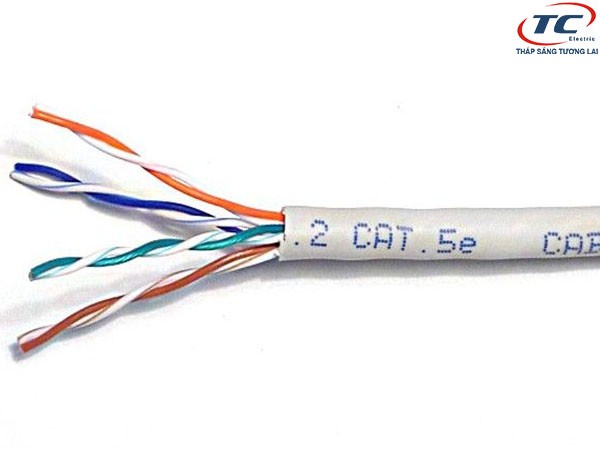

Cáp mạng CAT 5E

Dây cáp mạng CAT 5E được cấu tạo với bốn cặp dây cáp bên trong với chức năng truyền dẫn dữ liệu, các sợi dây cắp xoắn lại với nhau theo từng cặp màu đã được quy định. Có hai loại chính hiện nay là cáp mạng UTP (không có lớp chống nhiễu) và cáp mạng FTP (có lớp chống nhiễu).

Cáp mạng CAT 5E được thiết kế với băng thông có thể lên đến 100Mhz và được hỗ trợ ứng dụng bởi Gigabit Ethernet với tốc độ truyền tải lên đến 1Gb/s, đáp ứng được nhu cầu sử dụng trọng hệ thống Bootrom, Camera và Ethernet tốc độ cao.

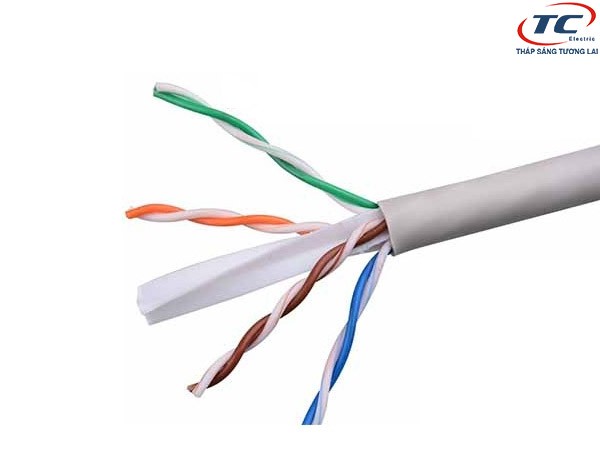

Cáp mạng CAT 6

Dây cáp mạng CAT 6 cũng được cấu tạo từ 4 cặp dây xoắn chặt vào nhau, với lõi chữ thập phân hợp thành 4 cặp, giúp dây cáp có khả năng chống nhiễu tốt hơn và truyền dẫn tín hiệu đi được xa hơn.

Được thiết kế đặc biệt như vậy nên cáp mạng CAT 6 có băng thông cực cao, gần gấp đôi CAT 5E là 250Mhz, hỗ trợ ứng dụng 10 Gigabit Ethernet và tốc độ truyền tải dữ liệu lên đến 10Bb/s tốt hơn hẳn so với cáp mạng CAT 5E.

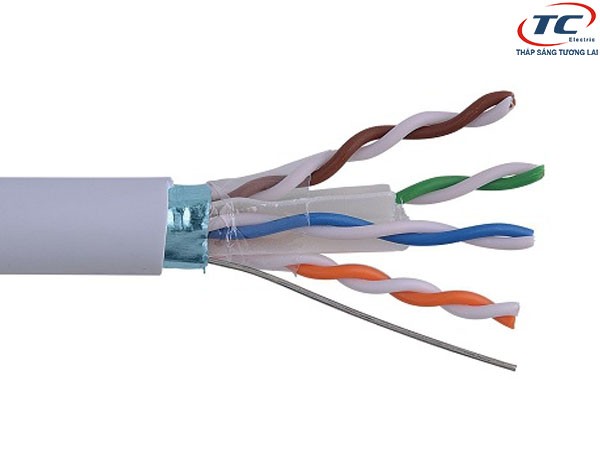

Dây cáp mạng CAT6A

Dây mạng CAT6A là loại dây mạng có cấu tạo và thiết kế đặc biệt hơn so với những loại dây mạng trên thị trường hiện nay. Đây là dây mạng có tính ưu Việt và được sử dụng cho nhu cầu truyền dữ liệu với một tốc độ truyền dẫn cực nhanh trong khoảng không gian lớn và xa hơn so với những loại dây cáp mạng thông thường.

Chính vì thế, dây mạng CAT6A ra đời đã đem lại những tiện ích đáng kể cho nhu cầu ngày càng lớn của khách hàng trong xã hội hiện nay. Dây cáp mạng CAT6A bình thường sẽ có thêm lớp vỏ bọc giáp hoặc nhựa ở phía bên ngoài để làm hạn chế được việc bị nhiễu tín hiệu khi sử dụng.

Băng thông CAT6A đạt tới 500Mhz, so sánh với CAT6 thì lên gấp đôi, cung cấp hiệu suất tốt hơn và hỗ trợ ứng dụng 10 Gigabit Ethernet lên đến 100m, đây là tính năng tuyệt vời của CAT6A.

Xem thêm: Cách lựa chọn và lắp đặt ổ điện an toàn cho gia đình có trẻ nhỏ

Hướng dẫn bấm dây mạng nhanh và chính xác nhất

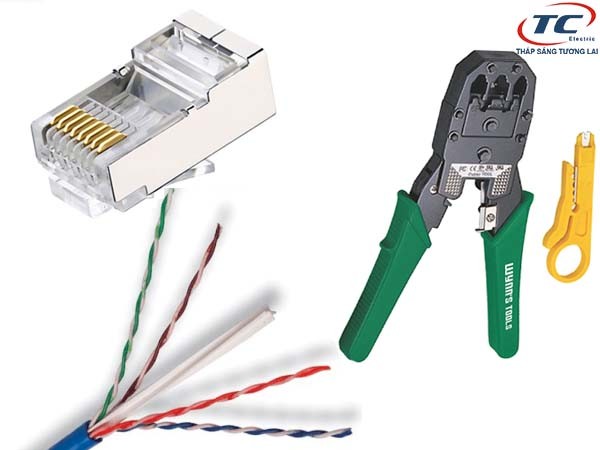

Chuẩn bị

  • Hộp đầu cáp RJ-45.
  • Dây cáp mạng (tùy vào độ dài và nhu cầu sử dụng).
  • Kìm bấm cáp: Bạn nên lựa chọn những sản phẩm kìm bấm cáp chính hãng để việc bấm cáp trở nên hiệu quả và chính xác nhất.

Hiện nay có 2 kiểu bấm cáp phổ biến là bấm kiểu T568A giúp nối 2 máy tính với nhau và T568B để máy tính nối với hub. Hai chuẩn bấm cáp này gồm:

Bấm thẳng: Kiểu này được dùng để nối 2 thiết bị khác loại vào với nhau như: PC-Switch, Router-Switch.

  • RJ-45 JACK TIA/EIA 568A STANDARD được gọi là chuẩn kiểu A.

T568A: 1. Trắng xanh lá | 2. Xanh lá | 3. Trắng cam | 4. Cam | 5. Xanh dương | 6. Trắng xanh dương | 7. Trắng nâu | 8. Nâu

Bấm chéo: Kiểu này thường dược dùng để kết nối 2 thiết bị cùng loại lại với nhau. VD: PC-PC, PC-Router,…

  • RJ-45 JACK TIA/EIA 568B STANDARD được gọi là chuẩn B.

T568B: 1. Trắng cam | 2. Cam | 3. Trắng xanh lá | 4. Xanh dương | 5. Trắng xanh dương | 6. Xanh lá | 7. Trắng nâu | 8. Nâu

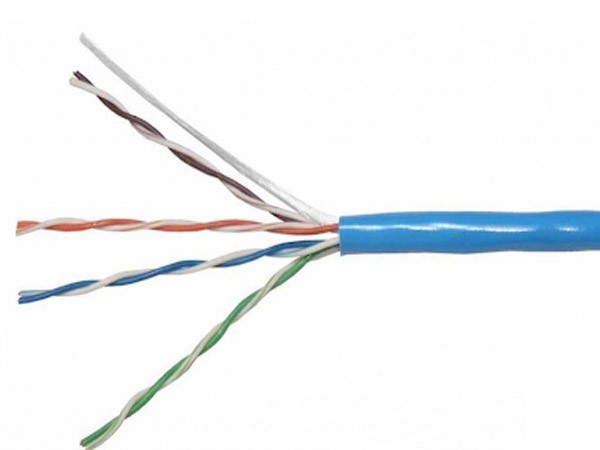

Trong một dây cáp đạt chuẩn quy định bao gồm: 8 sợi dây đồng trong đó mỗi hai sợi xoắn với nhau thành từng cặp khác nhau.

  • Cặp 1: Nâu – Trắng nâu.
  • Cặp 2: Cam – Trắng cam.
  • Cặp 3: Xanh lá – Trắng xanh lá.
  • Cặp 4: Xanh dương – Trắng xanh dương và cuối cùng là 1 sợi dây kẽm chịu lực.

Sợi dây kẽm này chỉ có chức năng giúp cho sợi dây cáp trở nên chắc chắn hơn. Sợi dây cáp sẽ được nối với một đầu RJ45, để bấm dây mạng thì phải bấm 8 sợi dây đồng vào các tiếp điểm trên đầu RJ-45.

Tìm hiểu: Cáp đồng trục là gì? Cấu tạo và chức năng của cáp đồng trục

Cách bấm cáp mạng nhanh và chính xác

  • Bước 1: Các bạn dùng kìm hoặc kéo cắt vỏ cáp mạng, bạn nên cắt dài thêm chút tý xếp màu cho dễ nhé (cắt khoảng 4cm là được.
  • Bước 2: Gỡ các đầu xoắn và xếp theo thứ tự như sau: Trắng (1) – Cam (2) – Xanh da trời (3) – Xanh lá (4) – Nâu (5).
  • Bước 3: Đổi chỗ màu trắng của xanh lá cây và màu trắng của xanh lá cây với nhau.
  • Bước 4: Xếp các dây lại sát nhau và dùng kìm cắt đầu sao cho bằng nhau.

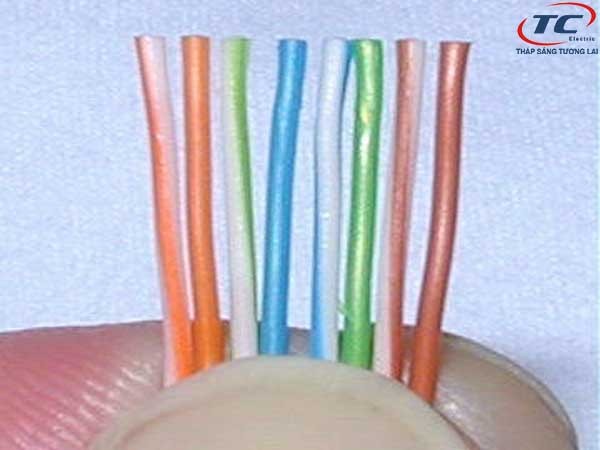

  • Bước 5: Các bạn tiến hành đút dây vào đầu cáp mạng thật sâu sao cho các đầu dây đồng không thể đẩy thêm được.
  • Bước 6: Sau đó nhét vào kìm bấm cáp và bấm thật mạnh và dứt khoát.
  • Bước 7: Quan sát xem các dây đồng của dây và lá đồng trong đầu đã được khít hay chưa.
  • Bước 8: Cuối cùng cắm đầu vừa làm xong vào máy tính để kiểm tra. Sau đó cắm đầu kia tiến hành tương tự như các bước bên trên.

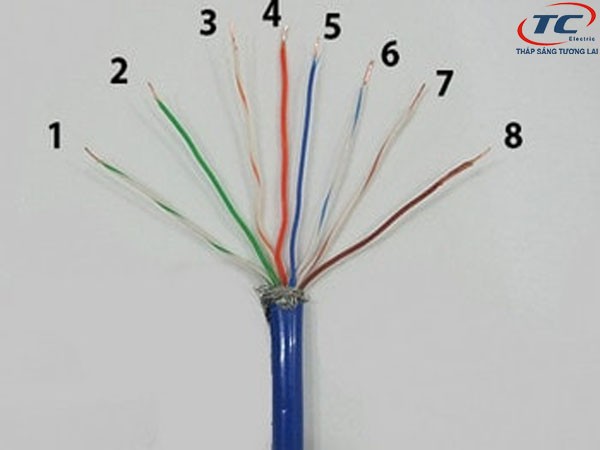

Cách bấm cáp thẳng

Cắt vỏ và sắp xếp theo các thứ tự sau:

  • Xanh lá trắng.
  • Xanh lá.
  • Cam trắng.
  • Cam.
  • Xanh dương trắng.
  • Xanh dương.
  • Nâu trắng.
  • Nâu

Và sau đó sắp xếp lại cho bằng với nhau chừa lại 1 đoạn vừa đủ với đầu RJ45. Sau đó thực hiện bấm cáp như các bước bấm cáp chéo nhé.
